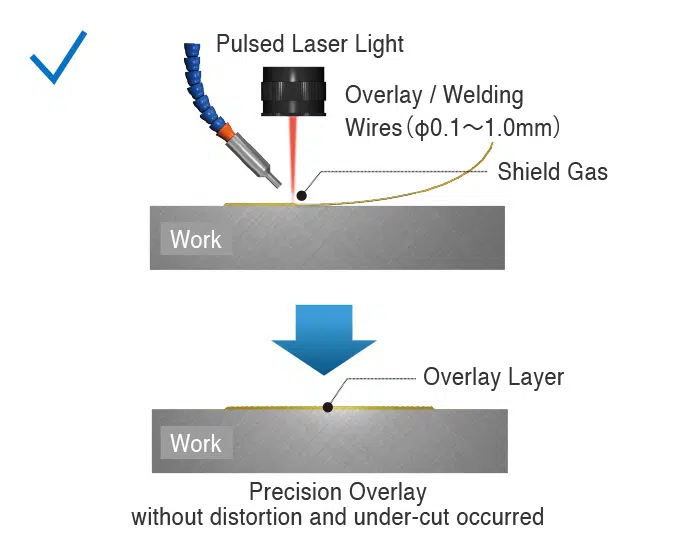

Nguồn phát laser dạng xung
- Vật liệu phủ ngay lập tức nóng chảy và liên kết với vật liệu nền bằng cách sử dụng đầu vào nhiệt thấp. Quá trình này giúp nàn phủ chất lượng cao mà không gây ra các ảnh hưởng tiêu cực của nhiệt như biến dạng hay vết lõm.
- Giảm Thiều Lỗi Như Lỗ Kim Và Rỗ Khí
- Khí Argon được sử dụng để bảo vệ vùng hàn, ngăn quá trình oxy hóa tại vùng phủ, đảm bảo chất lượng phủ cao hơn.
- Tối ưu hóa lượng vật liệu đắp cần dùng
- Các rãnh hẹp, đáy lỗ, mặt bên, mặt trong và góc trong có thể được hàn hiệu quả mà không cần gia nhiệt trước hoặc sau chỉ hàn.
- Áp Dụng Cho Hầu Hết Các Loại Thép Và Kim Loại Khác Nhau
- Phù hợp cho hàn phủ trên hầu hết các loại thép, bao gồm nhôm, titan, hợp kim đồng, thép không gỉ (SUS), vàng, và thậm chí cả các tổ hợp kim loại khác nhau.
Hàn Laser
Ưu điểm:
- Dễ vận hành
- Lượng tác ảnh hưởng nhiệt thấp
- Có thể kiểm soát độ hàn phủ chính xác (Giảm thời gian & chi phí xử lý sau hàn)
- Có thể hàn đắp, phủ trong các rãnh hẹp, đáy lỗ, mặt bên, mặt trong, trên các mối hàn đắp hoặc góc trong
- Không cần gia nhiệt trước và sau khi hàn
Nhược điểm:
- Quá trình phủ diễn ra chậm đối với khu vực lớn

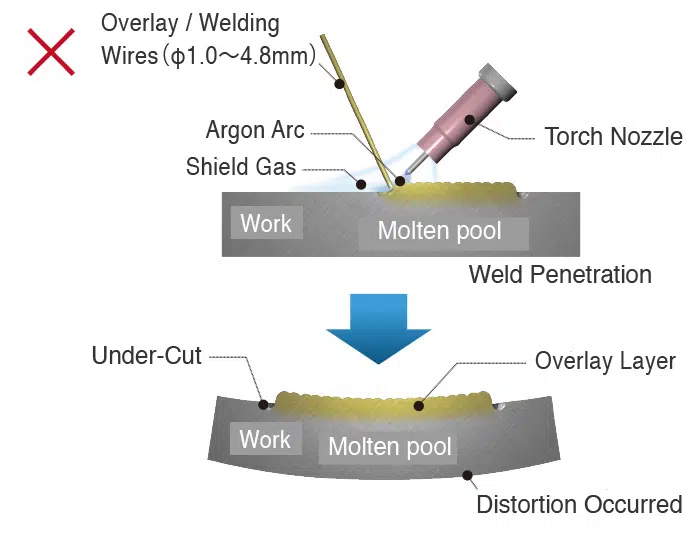

Hàn Hồ Quang Argon (TIG)
Ưu điểm:
- Hàn phủ nhanh
- Dễ thao tác tại chỗ
Nhược điểm:
- Cần tay nghề cao để vận hành
- Đầu vào nhiệt cao (Dễ gây biến dạng và ứng suất)
- Xuất hiện vết biến dạng hàn.
- Cần lượng vật liệu phủ lớn hơn (Tốn nhiều thời gian & chi phí hoàn thiện)
- Khó hàn phủ trong các rãnh hẹp, đây lỗ hoặc mặt bên
Ứng dụng của công nghệ hàn đắp phủ và hàn nối
- Hàn sửa khuôn đúc & khuôn ép Hàn phủ sửa chữa khuôn ép nhựa, cao su, thủy tinh, khuôn đúc, khuôn dập và khuôn ép.
- Hàn linh kiện máy mócHàn phủ sửa chữa các bộ phận chịu mài mòn, vết nứt, lỗ kim và lỗi gia công.
- Sửa chi tiết hàn hồ quang TIG/MIGSửa chữa vết lõm (Under-Cut) hoặc lỗ kim gây ra do phương pháp hàn hồ quang Argon (TIG).
- Linh kiện chính xác Hàn phủ định vị chính xác cho các linh kiện điện tử, cảm biến và đầu nối.
- Kim loại khác loại Hàn phủ và hàn nối các kim loại khác loại.
- Kim loại tấm Hàn phủ và hàn nối các kim loại tấm như Titan (Ti), thép không gỉ (SUS) và nhiều loại kim loại khác.
- Y tế Hàn phủ và hàn nối cho thiết bị y tế và kỹ thuật nha khoa.
- Khắc & Đánh dấu Đánh dấu trên khuôn, khuôn dập, bộ phận máy móc, đồng thời hàn phủ để xóa chữ khắc hoặc dấu in.
- Xử lý bề mặt Hàn phủ trong xử lý bề mặt như phun nhiệt, mạ hoặc xử lý TD.
Bộ Nguồn Cung Cấp
| Mô hình | TL-50 | TL-100 | TL-150 | TL-200 |
| Nguồn Laser | Nd3 + YAG | Nd3 + YAG | Nd3 + YAG | Nd3 + YAG |
| Bước sóng Laser | 1064nm | 1064nm | 1064nm | 1064nm |
| Hệ thống kích thích Laser (bơm laser) | Đèn Flash Xenon | Đèn Flash Xenon | Đèn Flash Xenon | Đèn Flash Xenon |
| Công suất trung bình | 50W | 100W | 150W | 200W |
| Dòng điện đầu ra | 40 đến 150A (mỗi 1A) | 40 đến 150A (mỗi 1A) | 40 đến 300A (mỗi 1A) | 40 đến 300A (mỗi 1A) |
| Độ rộng xung đầu ra | 0.5 đến 15ms (mỗi 0.1ms) | 0.5 đến 16ms (mỗi 0.1ms) | 0.5 đến 20ms (mỗi 0.1ms) | 0.5 đến 20ms (mỗi 0.1ms) |
| Tần số xung | 0.5 đến 15Hz (mỗi 0.1Hz) | 0.5 đến 15Hz (mỗi 0.1Hz) | 0.5 đến 15Hz (mỗi 0.1Hz) | 0.5 đến 15Hz (mỗi 0.1Hz) |
| Đường kính điểm Laser | 0.2 đến 2.0mm (có thể điều chỉnh tùy chọn) | 0.2 đến 2.0mm | 0.2 đến 2.0mm | 0.2 đến 2.0mm |
| Nguồn điện | Một pha AC 200/220V (50/60Hz) | Một pha AC 200/220V (50 /60Hz) | Một pha AC 200/220V (50 / 60Hz) | Một pha AC 200/220V (50 /60Hz) |
| Mức tiêu thụ điện tối đa | 2.3kWh | 4.0kWh | 5.0kWh | 6.4kWh |
| Kích thước | W380 x L750 x H940mm | W380 x L750 x H940mm | W480×L650 x H810mm | W480 x L650 × H810mm |
| Trọng lượng | 110kg ** | 85kg | 110kg | 110kg |

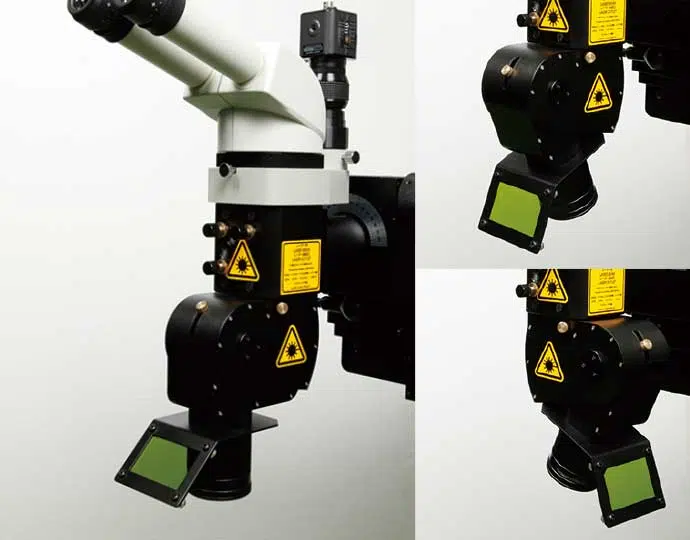

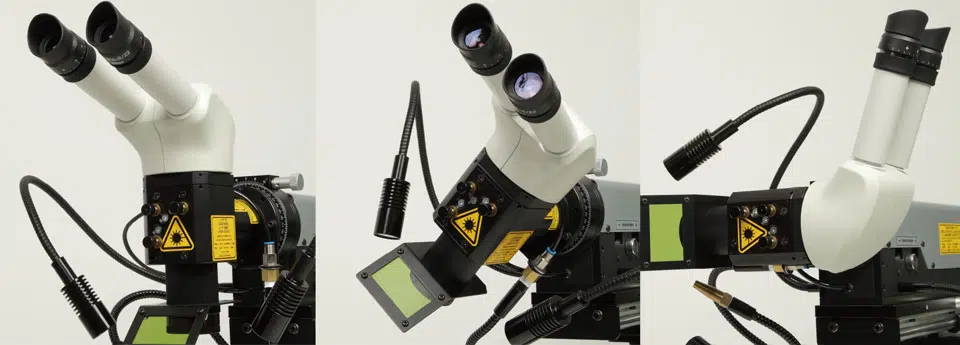

Bộ phận quay đầu
- Góc quay: ±90°

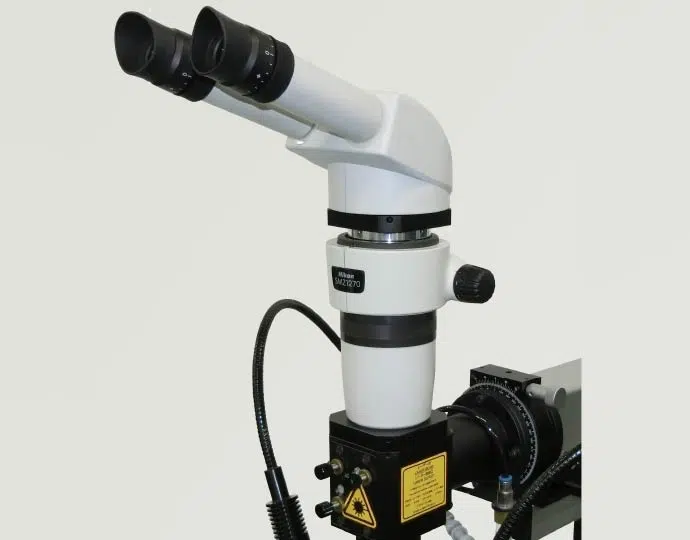

Kính hiển vi
- Độ phóng đại: x10
- Vật kính: x1
- Trường nhìn: Vùng nhìn siêu rộng (SWF) 23mm
- Tiêu cự:
- Tiêu chuẩn: 150mm
- Tùy chọn: 80mm/200mm
Kích thước
- W110 x L975 x H140mm
Trọng lượng
- 17kg

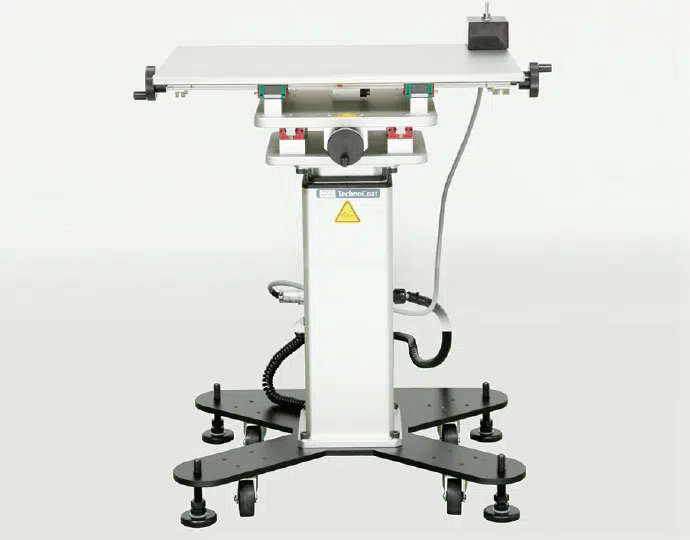

Bàn làm việc:
Phạm vi di chuyển:
- X250 x Y1300 × L350mm (Giường: W500 x L350mm)
Tải trọng tối đa:
- 40kg
Kích thước:
- W500 x L400 × H620mm
Trọng lượng:
- 45kg
Giá đỡ đầu laser tiêu chuẩn:
| Phạm vi di chuyển: | Trượt với chiều rộng 220mm, chiều dài 180mm |
| Tải trọng tối đa: | 45kg |
| Kích thước: | W400 x L850 x H750mm |
| Trọng lượng: | 50kg |
Giá đỡ đầu laser có động cơ:
| Trượt với chiều rộng 740mm | Phạm vi di chuyển: X140 x Y130mm x Z600mm Trục Z xoay ±180° |
| Kích thước: | W700 x L700 × H tối thiểu 800mm đến tối đa 1300mm |
| Trọng lượng: | 70kg |
Bộ làm mát:
| Mô hình | TL-50 | TL-100 | TL-150 | TL-200 |
| Kích thước | W377 x L500 × H815mm | W377 x L500 x H815mm | W377 x L500 × H860mm | W377 x L592 x H976mm |
| Trọng lượng | 43kg | 47kg | 47kg | 86kg |
| Công suất làm mát | 1300W (80Hz) | 2400W (80Hz) | 3000W (80Hz) | 5000W (80Hz) |

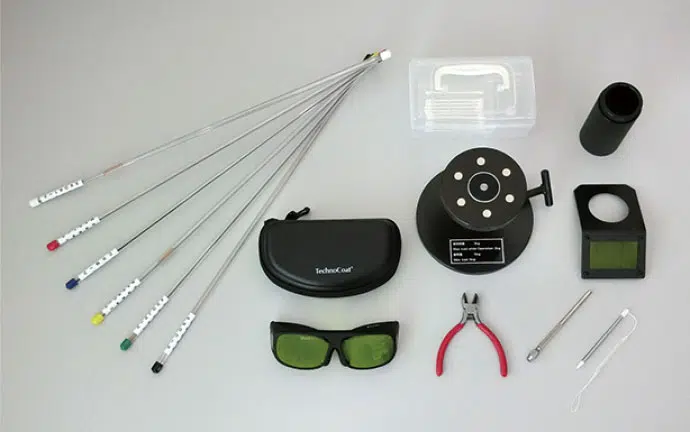

Linh kiện kèm theo:
- Giá kẹp đa năng
- Kính bảo hộ
- Giá đỡ dây
- Dây hàn / Dây phủ
- Tấm chắn
- Kềm cắt
Thiết bị an toàn
- Hệ thống hàn / phủ laser TechnoCoat là sản phẩm laser cấp độ 4 (Class 4), và các biện pháp an toàn để ngăn ngừa tổn thương do tia laser đã được thiết lập.
- Khi sử dụng, khuyến nghị thực hiện quản lý an toàn phù hợp với cấp độ quy định.
- Có thể thực hiện đào tạo và giáo dục an toàn liên quan đến tia laser theo yêu cầu.

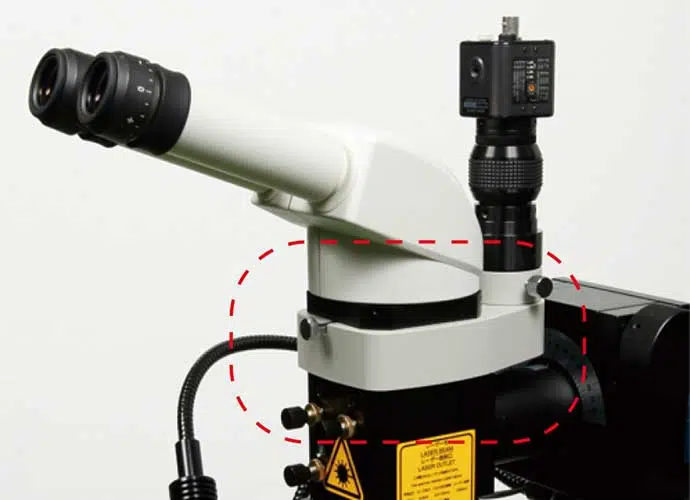

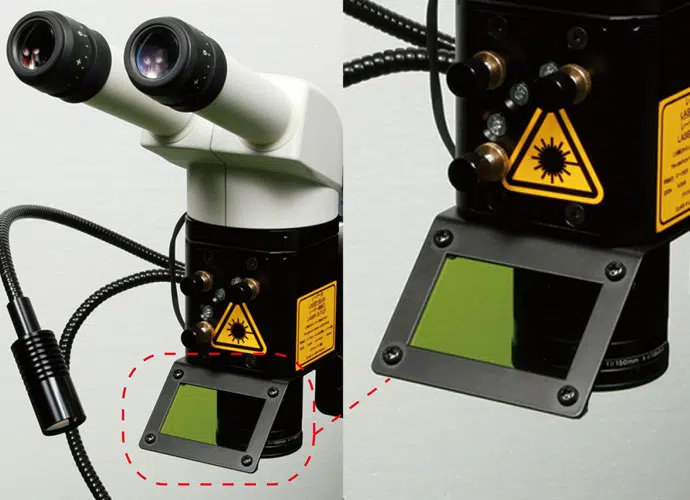

Bộ lọc bảo vệ – Cửa trập điều khiển điện
- Trang bị bộ lọc cắt tia hồng ngoại để chặn tia hồng ngoại.
- Cửa trập điện chặn plasma và ánh sáng nhìn thấy mạnh.
- Cảm biến tích hợp kính hiển vi giúp kiểm tra anh sáng rò rỉ. (Thiết bị kiểm tra: OPHIR Corp. PD300 Sensor)
Tấm chắn bảo vệ
- Hạn chế ánh sáng phản xạ chiếu vào người vận hành.

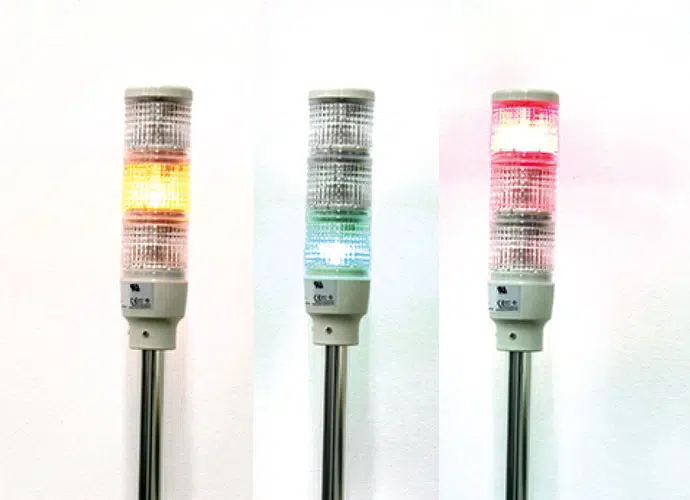

Đèn báo hiệu
- Hiển thị trạng thái hoạt động bằng ánh sáng và âm thanh:
- Màu vàng: Chế độ chờ
- Màu xanh lá: Chiếu laser
- Màu đỏ: Lỗi (Báo sáng / Còi báo)

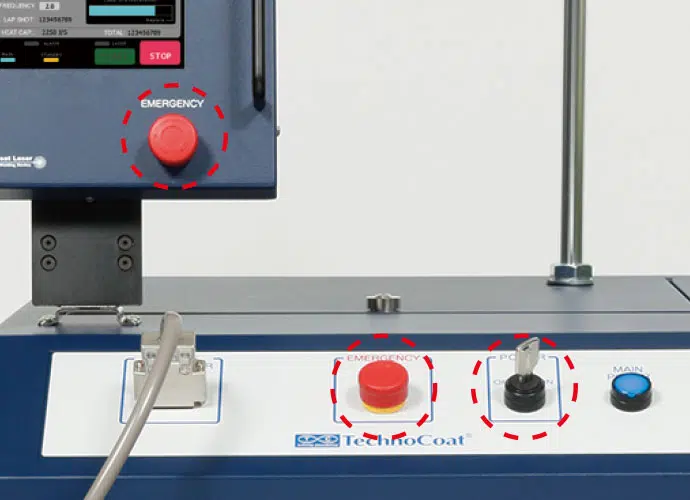

Công tắc khóa / Nút dừng khẩn cấp
- Quản lý vận hành bằng công tắc khóa.
- Trang bị công tắc dừng khẩn cấp trong trường hợp cần thiết.
Trạm làm việc có động cơ
Thông số kỹ thuật:
- Kích thước: W700 × L700 × H tối thiểu 800mm, tối đa 1300mm
- Trọng lượng: 87kg
- Phạm vi di chuyển: X140 x Y130 × Z800mm
- Khoảng trượt trước-sau: 740mm
- Góc xoay đầu: ±90°
- Xoay trục Z: ±180°
- Kích thước phôi tham chiếu: X1500 × Y1500 × Z1100mm
Mô tả:
Trạm làm việc có động cơ có khả năng di chuyển theo ba trục, trượt trước-sau và xoay trục Z.
Hệ thống này cho phép di chuyển đầu laser đến vị trí mong muốn bằng điều khiển từ xa mà không cần di chuyển phôi, giúp cải thiện khả năng vận hành trên các vật liệu lớn.
 |  |  |  |  |  |

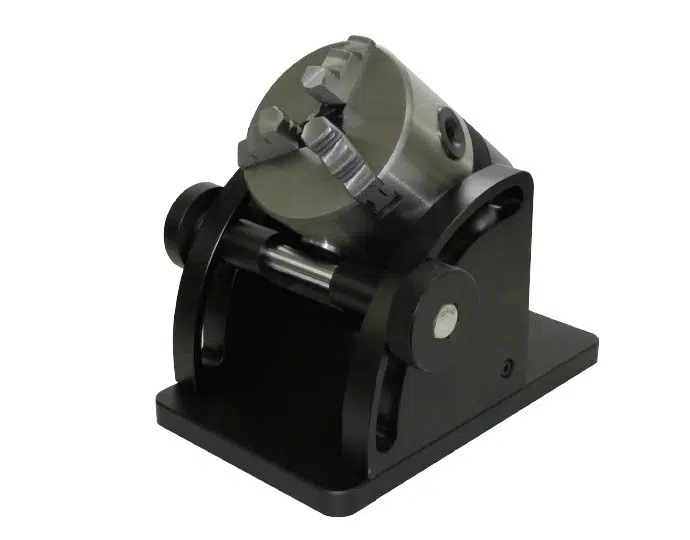

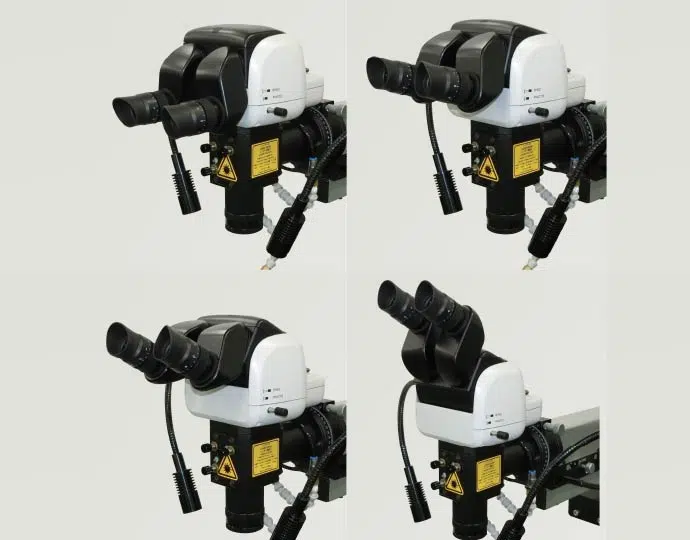

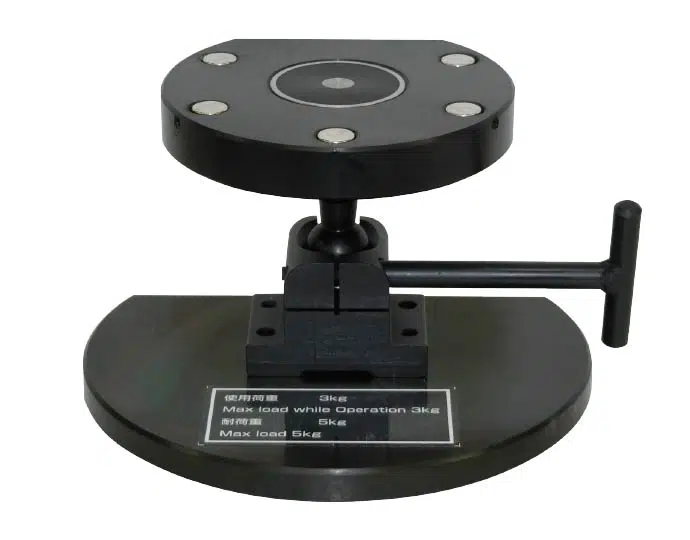

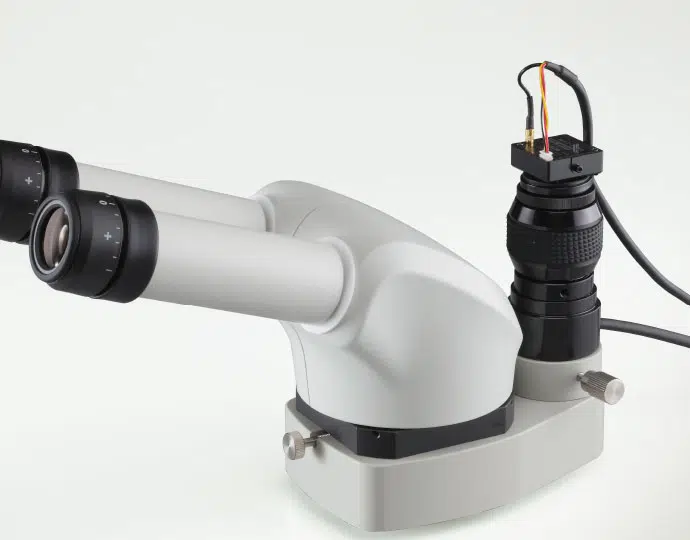

| Camera CMOS/Camera CCD/ Giá đỡ camera: Quan sát màn hình bằng camera CCD | Ống kính góc: Xoay: 360° /Góc: 0-40° | Kính hiển vi nghiêng: Góc có thể điều chỉnh từ 0° đến 30° để phù hợp với vóc dáng và góc nhìn của người vận hành. | Ống kính phóng đại: Ông kính zoom có thể điều chỉnh từ x6 đến x80. | Giá kẹp đa năng – Kích thước: Đường kính 150mm x Cao 90mm – Góc: Có thể cố định ở góc mong muốn – Bề mặt tiếp xúc: Đường kính 100mm | Giá kẹp góc xoay – Kích thước: W142 x L198 × H116mm – Góc: Điều chỉnh từ 0° đến 90° – Xoay mâm cặp: 360° – Kích thước kẹp (mm):
|
Ứng dụng:
- Hàn phủ sửa chữa lỗi cắt và sai sót khi cắt
- Hàn phủ sửa chữa khuôn, dụng cụ dập và công cụ cơ khí
- Hàn nối ống
- Hàn phần trên của vỏ pin
- Hàn phủ khuôn kết nối
- Hàn phủ góc /mép
- Sửa chữa hàn phủ cạnh, bề mặt cong, khu vực đáy
- Hàn phủ sửa chữa khuôn, bộ phận cơ khí và thiết bị
